usb 신호 분석

Category
임베디드
Column
2022/01/07 12:51
Tags
study

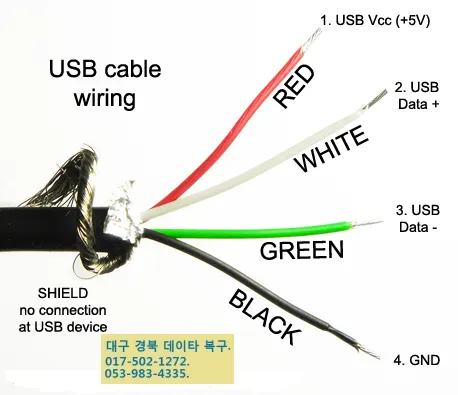

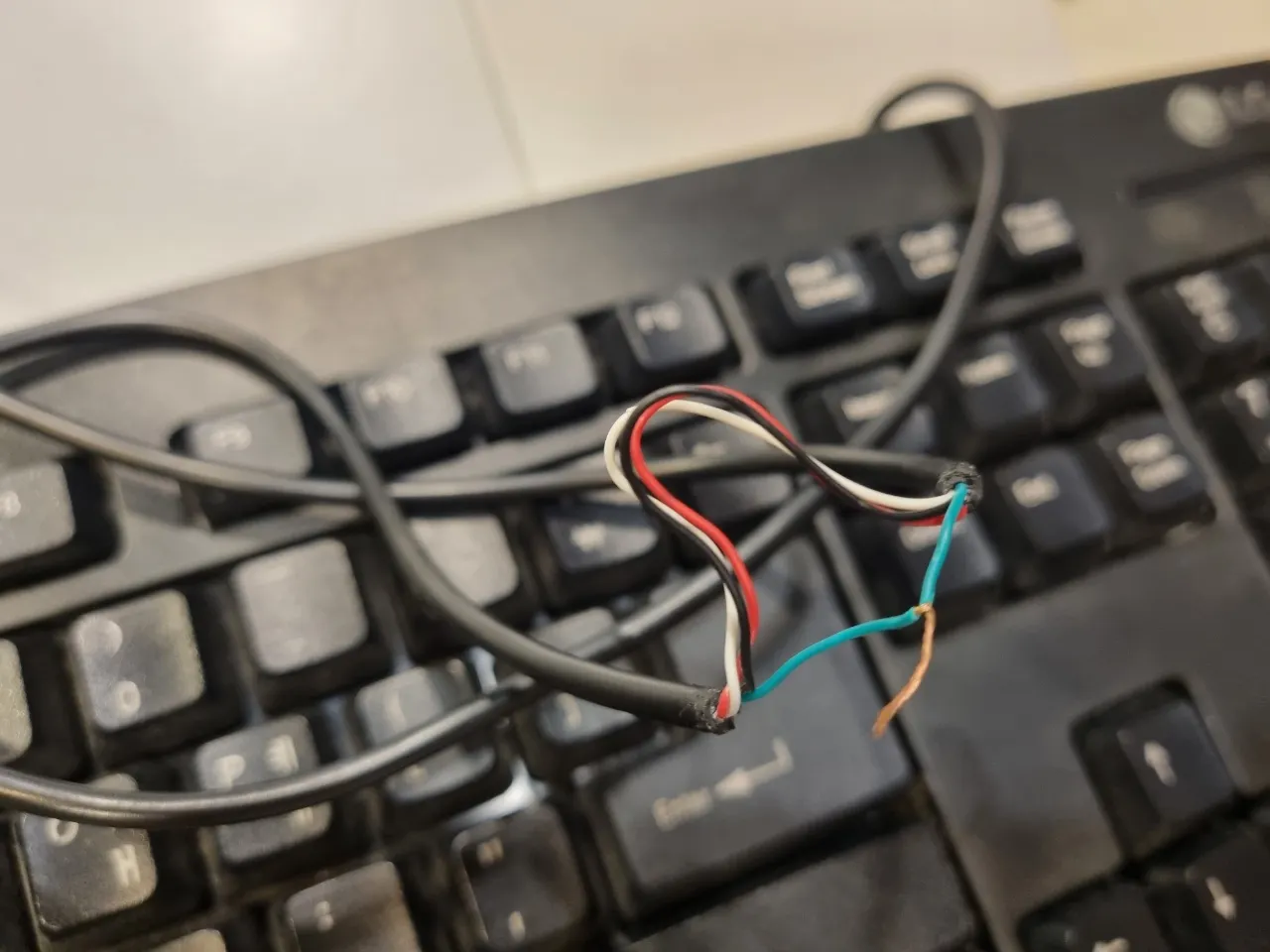

red : vcc(5v)
white : D+
grean : D-
black : GND

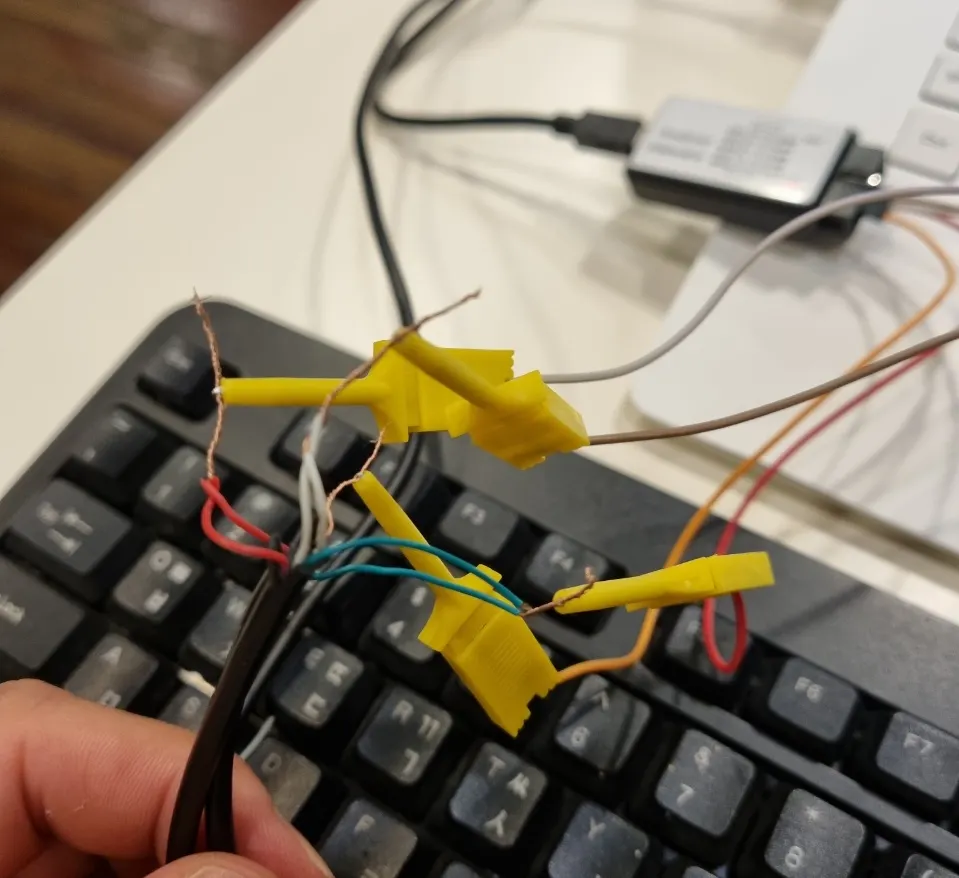

사용 키보드 : LG 키보드
USB 2.0

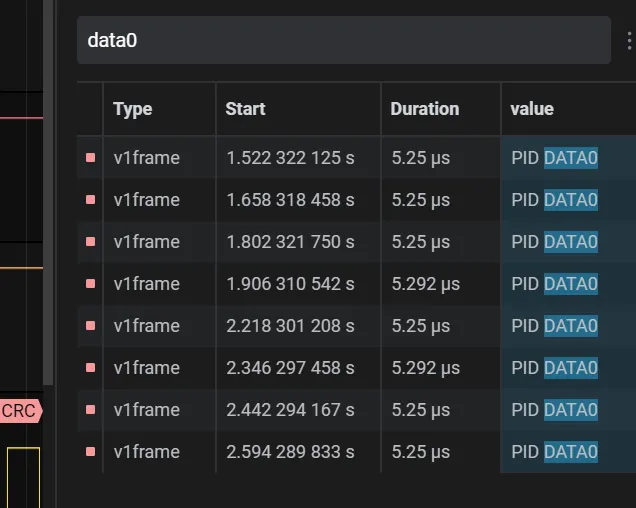

DATA0

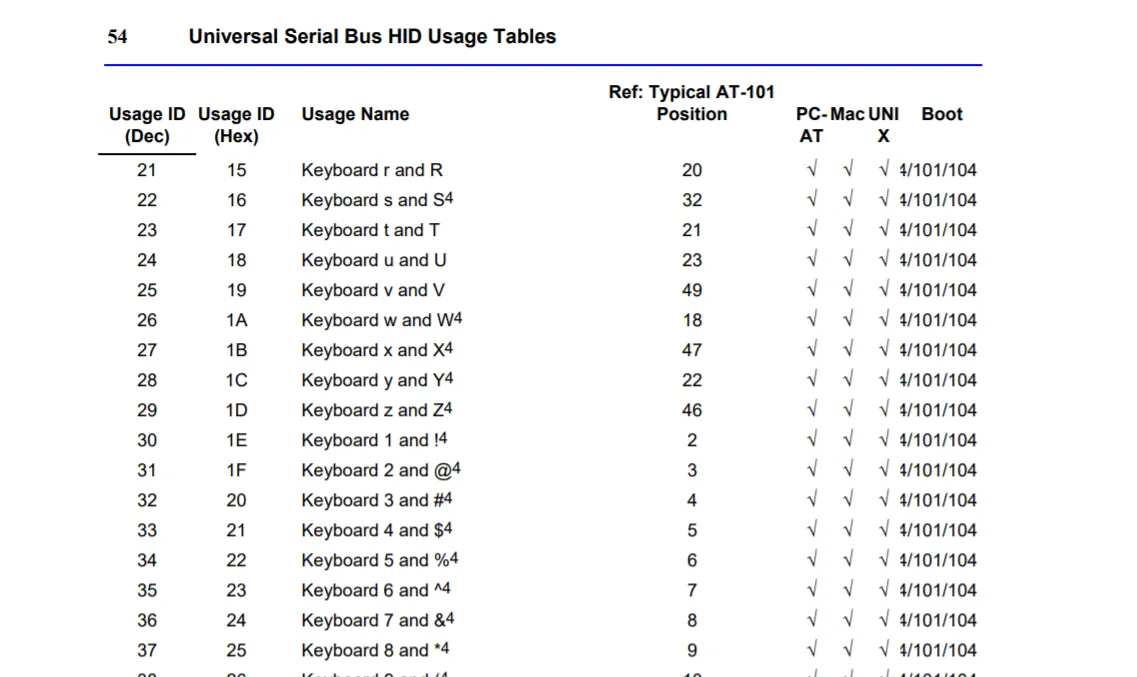

x ⇒ 0x1b
y ⇒ 0x1c
0x1C vs 0x79 0011100 1111001
JavaScript
복사

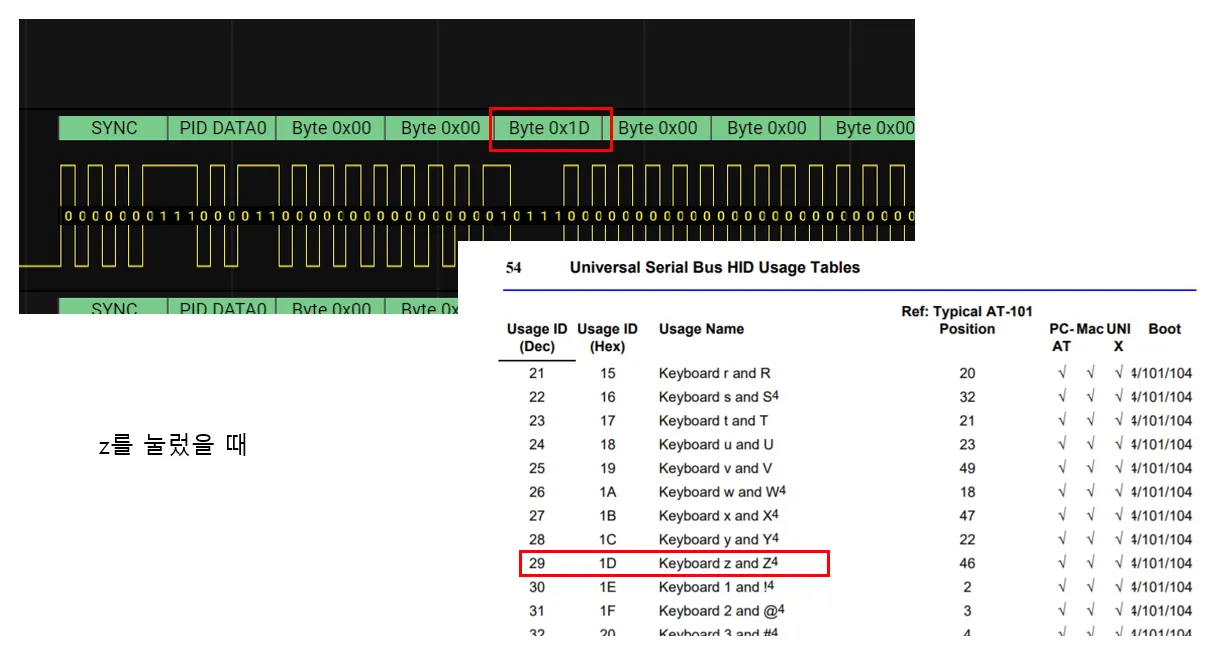

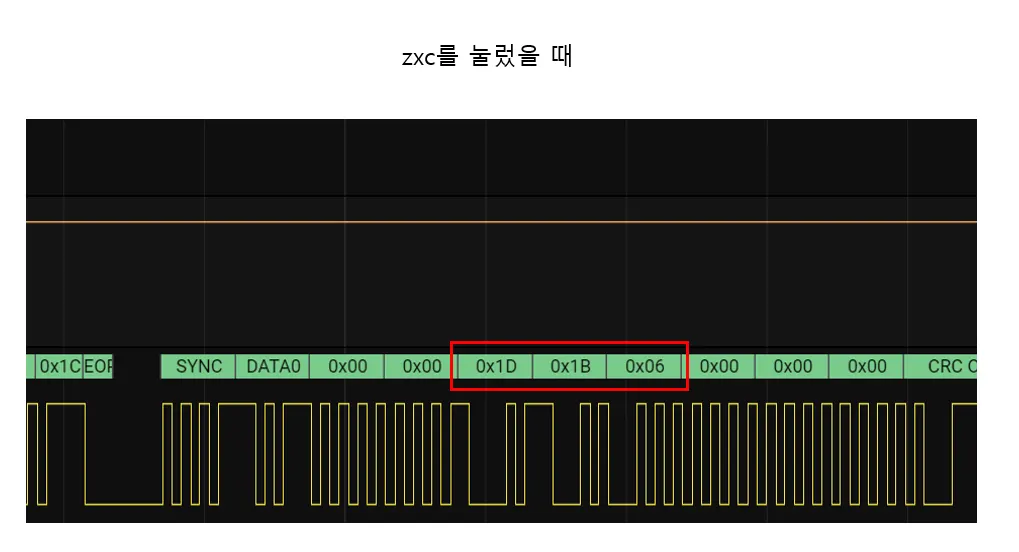

z ⇒ 0x1d
asdf 입력 시 아래 신호 반복
a(0x4), s(0x16), d(0x7), f(0x9)
0x4
0x4, 0x16
0x4, 0x16, 0x7
0x4, 0x16, 0x7, 0x9
0x16, 0x7, 0x9
0x7, 0x9
0x9
0x0
wogh8732 입력
